汽車電動撐桿試驗臺

汽車電動撐桿試驗臺

產品簡介。

    該試驗臺按汽車行業標準實現電動撐桿在線檢測的測試設備，可電動撐桿總成的推拉力及位移進行定量測試分析，并對檢測結果進行產品合格與否判斷。

二、產品檢測項目。

    1、推力－位移的檢測

    2、回程力－位移的檢測

    二個試驗可以同時進行，也可以分開進行

三、產品參數。

    輸入力：1000N，精度：±0.5％F.S

    位移：500mm， 精度：±0.5％F.S

    可測試件長度：0.5－1.5m

　  控制方式：力、位移

四、產品構成

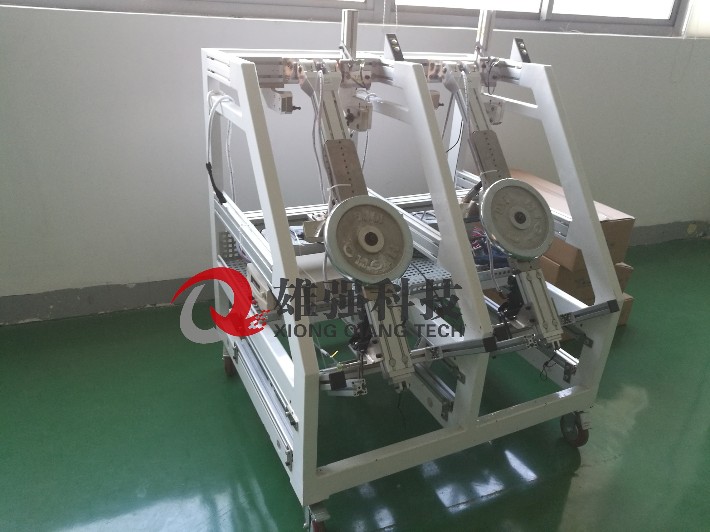

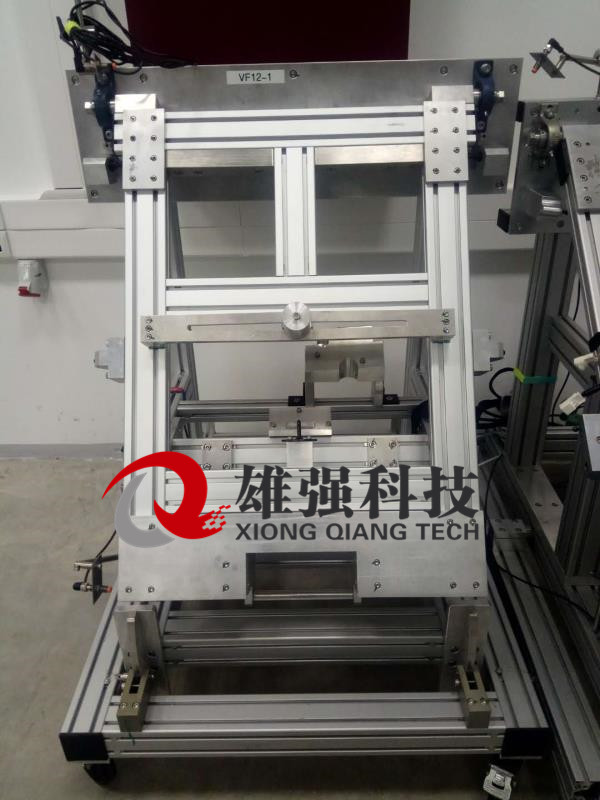

    1）整個試驗臺由試驗臺架和控制系統等部分組成；試驗臺架由歐州鋁型材臺架、驅動裝置、安裝夾具、力傳感器、位移傳感器等檢測機構等組成；

    2）設備外觀顏色按工業標準設計，各部分結構緊湊，布局合理，人機交互界面良好。

設備技術要求：

1）臺架能模擬車架與尾門兩部分

2） 臺架能模擬上下坡度0~30°，左右坡度0~5°，并且角度調整方便，角度可視

3）尾門部分要求重量和重心可調(重量和重心根據車型確定，其調節范圍需要滿足大型SUV車型需求)

；并且重心位置方便測量，在進行雪載試驗時能夠在重心附近加所需配重

 4） 撐桿兩端安裝點及手動操作點在X、Z兩方向可調(其調節范圍需要滿足大型SUV車型需求)，并且位置方便測量

 5）尾門部分相對車架部分翻轉角度0~120°，可在任意位置進行堵轉操作，且任意位置角度可視

 6）模擬手動操作時要求門下端線速度可調可測，且調節范圍0~2m/s，誤差不大于0.05m/s

7）預留門鎖總成、ECU等附件支架安裝位置
